Track lighting מערכת צבירה: המדריך המלא לבחירה ועיצוב

מערכת תאורה מבוססת פס צבירה מאפשרת להזיז, לכוון ולהחליף גופי תאורה בלי לגעת בתקרה, ובכך פותרת בעיות שתכנון סטטי של ספוטים שקועים לא מסוגל לפתור. במאמר זה נסביר את ההבדלים בין מסילות חד פאזיות לתלת פאזיות, נפרט אילו פרמטרים טכניים באמת קובעים את איכות התוצאה, נסקור את סוגיית העמעום והשליטה החכמה, ונבהיר מה מותר ומה אסור בשלב ההתקנה עצמה.

זמן קריאה: 5 דקות

תוכן עניינים

1. מה זה פס צבירה ואיך הוא עובד
2. חד פאזי מול תלת פאזי
3. תאימות גופים למסילות ופסים מגנטיים
4. זוויות אלומה וטמפרטורת צבע
5. מפרט לד, חישוב עומס ותכנון לפי חלל
6. סינוור, עמעום ושליטה חכמה
7. התקנה, תחזוקה ותקינה

מה זה בעצם פס צבירה, ולמה הוא לא סתם "מסילה עם מנורות"?

פס צבירה הוא מסילה חשמלית אחידה שמותקנת על התקרה, מוטמעת בה או נתלית ממנה, ועליה מרכיבים גופי תאורה בכל נקודה לאורכה. ההבדל המהותי בינו לבין נקודות חשמל קבועות הוא שהמסילה עצמה מהווה את התשתית החשמלית. כלומר, אתם לא צריכים להחליט מראש בדיוק איפה כל גוף ישב. הוספת ספוט, הזזתו חצי מטר או החלפתו בגוף אחר לגמרי הן פעולות של דקות.

הגמישות הזאת אינה גימיק. בחנות אופנה שמחליפה תצוגה כל עונה, בגלריה שמחליפה תערוכה כל חודשיים, או בסלון ביתי שהריהוט שלו משתנה עם השנים, היכולת להתאים את התאורה לחלל המתעדכן שווה את כל ההשקעה. התאורה הופכת מהחלטה חד פעמית למשהו שמתפתח יחד עם הבית או העסק.

הטעות שעולה יותר מגוף התאורה עצמו

אנחנו פוגשים אותה שוב ושוב. קבלן מתקין נקודות ספוט שקוע לפי תוכנית, הבעלים מקבל את הבית, ורק אחרי הכניסה מתגלה שהאור נופל במקום הלא נכון. התמונה שתלויה עכשיו על הקיר לא מקבלת כלום, שולחן האוכל יושב בין שני ספוטים, והכורסא החדשה בפינה שקועה בחושך. התיקון דורש פתיחת תקרה, חיבורי חשמל חדשים, טיח וצבע.

מערכת צבירה מונעת את כל הרצף הזה מראש. במקום להמר על מיקומים סופיים, אתם מקבלים קו מסילה אחד שנותן לכם עשרות מיקומים אפשריים. ההבדל בעלות בין פס צבירה איכותי לבין סבב תיקונים בתקרה מוגמרת מצטמצם עוד יותר כשמתכננים את המערכת נכון מהשלב הראשון, לפני שהתקרה נסגרת.

מה ההבדל בין פס צבירה חד פאזי לתלת פאזי?

זו השאלה שמכריעה את רוב ההחלטות בפרויקטים מסחריים, וגם לא מעט פרטיים. פס צבירה חד פאזי, single circuit, מפעיל את כל הגופים שעליו כקבוצה אחת. מהדליקים, מה נדלק. זה פשוט, אמין ומספיק לחללים קטנים ובינוניים, למסדרונות, לנישות ולחנויות בוטיק שבהן כל התאורה עובדת יחד באותן שעות.

פס תלת פאזי, 3 circuit track, מחלק את אותה מסילה פיזית לשלושה מעגלי שליטה נפרדים. כל גוף תאורה מקבל מתאם עם בורר שקובע לאיזה ערוץ הוא משויך, L1, L2 או L3. בפועל זה אומר שעל אותה מסילה אחת אפשר להדליק רק את תאורת ההדגשה מעל הוויטרינות, רק את תאורת האווירה בפינת הישיבה, או הכול יחד. בגלריה זה חוסך חשמל ומאפשר גמישות אוצרות. בבית עם מטבח וסלון פתוחים זה ההבדל בין חלל אחד אחיד לכמה אזורים עם אופי שונה.

האם כל גוף תאורה מתאים לכל פס צבירה?

לא, וזו נקודה שחוסכת תסכולים. ההתאמה בין גוף תאורה למסילה נקבעת לפי המתאם, הרכיב שמחבר את הגוף לפס. יש מתאמים למסילות חד פאזיות, מתאמים לתלת פאזיות עם בורר ערוץ, ומבנים שונים של נקודות מגע בין יצרנים. גוף שנכנס פיזית למסילה לא בהכרח יוצר מגע חשמלי תקין ובטוח, וההנחה ש"נכנס, אז עובד" היא מתכון להתחממות מגעים או לגוף שלא נדלק בכלל.

הכלל שאנחנו עובדים איתו פשוט. מסילה, מתאמים וגופים מאותה משפחה ותואמים מראש, כך שהמערכת כולה פועלת כיחידה אחת עקבית, גם חשמלית וגם מכנית, ולא כאוסף רכיבים ממקורות שונים.

התאמת מתאם למסילה היא התנאי למגע חשמלי תקין, לא רק לכניסה פיזית

פסים מגנטיים: כשהשינוי הוא אורח קבוע

הדור החדיש יותר של מסילות צבירה עובד על חיבור מגנטי. הגופים נצמדים לפס בלחיצה קלה ומשתחררים במשיכה, בלי מנגנוני נעילה ובלי כלים. הפס עצמו לרוב דק ומוטמע בגבס, כך שהוא נראה כמו קו עדין בתקרה ולא כמו תשתית. המראה המינימליסטי הזה הפך אותו לפופולרי בפרויקטים פרטיים ברמה גבוהה ובחללים שבהם האסתטיקה של התקרה היא חלק מהשפה העיצובית.

יחד עם זאת, מגנטיות היא נוחות, לא תחליף לתכנון. גם במערכת מגנטית צריך לחשב עומס, לבחור זוויות אלומה נכונות ולוודא תאימות מפרטית בין הגופים לפס. היא מתאימה במיוחד לחללים שבהם התצוגה משתנה בתדירות גבוהה, כמו חנויות דגל, סטודיו ואולמות תצוגה.

ספוטים מסתובבים וזוויות אלומה

היתרון הגדול של ספוט מסתובב על מסילה הוא שהאלומה לא תקועה. גוף טוב מאפשר סיבוב של מאות מעלות והטיה משמעותית כלפי מטה, וכך אפשר לכוון אור ישירות לציור על הקיר, למדף בחנות או למשטח העבודה. כשמשלבים ספוטים כאלה על מסילה, אתם מקבלים שתי שכבות של גמישות, הזזה לאורך הפס וכיוון עצמאי של כל גוף.

הבחירה בין זוויות אלומה היא מקצועית לא פחות. אלומה צרה, בסביבות 15 עד 25 מעלות, מרכזת את האור בנקודה ומתאימה להדגשת אובייקט בודד. אלומה בינונית של 30 עד 40 מעלות מתאימה לאזורי ישיבה ומעברים. אלומה רחבה של 60 מעלות ומעלה שוטפת שטח גדול באור רך יותר. בסלון אחד אפשר בהחלט לשלב את שלושתן, כל עוד טמפרטורת הצבע אחידה.

3000K או 4000K: מה זה בפועל עושה לחלל?

טמפרטורת הצבע נמדדת בקלווין, והיא קובעת אם האור נתפס כחם או קר. 3000K הוא גוון חם שמחמיא לעץ, לבגדים ולעור, ולכן הוא הבחירה הטבעית לסלונות, חדרי שינה ומסעדות ערב. 4000K הוא ניטרלי, קרוב יותר לאור יום, ומתאים למשטחי עבודה, חנויות ומשרדים שבהם צריך לראות צבעים באמת. 5000K ומעלה כבר נתפס כקר וקליני, והשימוש בו במרחבי מגורים נדיר.

הטעות החוזרת היא ערבוב. מסילה עם גופים ב־3000K לצד גופים ב־4000K יוצרת טלאים של גוונים שהעין קולטת מיד, גם אם לא מבינה מה לא בסדר. בחרו גוון אחד לכל המסילה, ואם יש חללים נפרדים עם צרכים שונים, תנו לחלוקה הזאת להיות מכוונת ולא מקרית.

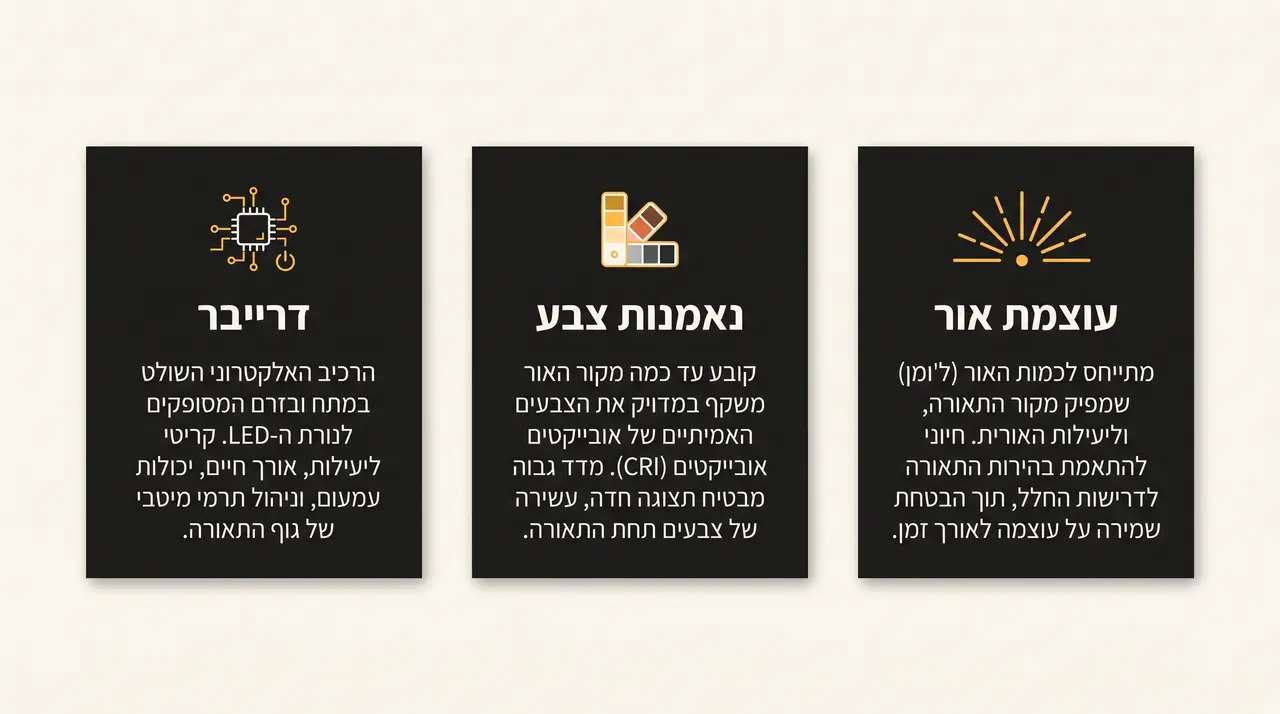

לד על המסילה: מה באמת חשוב במפרט

טכנולוגיית הלד שינתה את חישוב הכדאיות של מערכות צבירה. צריכת החשמל ירדה דרמטית, חיי הגוף התארכו לעשרות אלפי שעות, ופליטת החום הנמוכה מאפשרת לצפוף יותר גופים על אותה מסילה בלי חשש מהתחממות. אבל המפרט הטכני נשאר קריטי, ושלושה פרמטרים כדאי להכיר.

הראשון הוא לומן, מדד עוצמת האור. השני הוא CRI, מדד הנאמנות של הצבע, שנע מאפס עד מאה. CRI של 90 ומעלה גורם לעץ במטבח, לבד בחנות ולבשר באטליז להיראות כמו שהם באמת נראים. השלישי הוא הדרייבר, הרכיב שמנהל את אספקת החשמל ללד, ואיכותו קובעת יציבות, תאימות לעמעום ואורך חיים. דרישות לגופי לד, כולל חסינות אלקטרומגנטית ותקינה, מפורטות במסמכים רשמיים של משרד הבינוי והשיכון עבור גופי תאורה LED, וגם מפרט טכני ממשלתי לגופי לד קובע תקנים רלוונטיים לבדיקות ולדרייברים.

לומן, CRI ודרייבר הם שלושת הפרמטרים שקובעים את איכות גוף הלד על המסילה

איך יודעים כמה גופים אפשר לתלות על מסילה אחת?

אין מספר קבוע, ומי שמבטיח לכם אחד בלי לבדוק את החלל שלכם מדבר מהכיס. החישוב תלוי בהספק הכולל של הגופים, במגבלת המעגל החשמלי שמזין את המסילה ובהגנות שמותקנות בלוח. סכום הוואטים חלקי המתח נותן זרם משוער, ותמיד משאירים מרווח בטיחות מתחת למגבלה. בגופי לד ההספקים נמוכים, אז ברוב הבתים המסלול ארוך. במערכות מסחריות עם עשרות גופים עדיין צריך לתכנן ולפעמים לפצל למעגלי הזנה נפרדים.

זו בדיוק הנקודה שבה ערך הייעוץ מתגלה. חישוב עומס, חלוקה לקבוצות שליטה ובחירת נקודת ההזנה הן עבודה של מי שמכיר גם תאורה וגם חשמל, והתוצאה בשטח צריכה לתאום את מה שתוכנן על הנייר.

תכנון לפי החלל: מטבח, סלון או חנות?

במטבח המסילה צריכה לעבוד ביחס נכון לשיש. ספוטים שיושבים בדיוק מעל ראש העובד יוצרים צל של הגוף על משטח העבודה. הכלל הוא למקם את המסילה כך שהאור פוגע בשיש מקדימה, בין השיש לבין האי או בין האי לאזור הישיבה. זווית בינונית עד רחבה למשטחים, אלומות צרות להדגשות כמו כלי מטבח מוצגים או מדפים פתוחים.

בסלון המסילה עובדת בשכבות. אלומות רחבות לאור כללי רך, ספוטים מכווננים לקיר התמונות, וזהירות מול קיר הטלוויזיה, שבו כיוון ישיר יוצר השתקפויות על המסך. בחנות ההיגיון הפוך. ההדגשה היא השחקן הראשי, ויטרינות ומדפי תצוגה מקבלים אלומות מדויקות עם CRI גבוה, ותאורת האווירה מאחור. בגלריות, פס תלת פאזי מאפשר להתאים את התרחיש לכל תערוכה מחדש.

סינוור ואחידות: הפרמטרים שלא רואים עד שסובלים מהם

UGR הוא מדד לסינוור מטריד, ובחללי עבודה מקובל לדרוש ערך נמוך מ־19. גם בבית, ספוטים שמכוונים בגובה העיניים יוצרים נקודות בהירות שמעייפות. הפתרונות הם אופטיקה שקועה שמסתירה את המקור, מיקום הגופים ביחס לקו הראייה וכיוון נכון של האלומות אל משטחים ולא אל פני היושבים. מפרטים ציבוריים בישראל מגדירים דרישות מספריות לעניין, למשל מפרט מכרז של הביטוח הלאומי הכולל דרישות UGR, לוקס ואחידות, והם נקודת ייחוס טובה גם למי שמתכנן חלל פרטי ורוצה סטנדרט מקצועי.

בחללי עבודה, תקן ישראלי ת"י 12464 חלק 1 מגדיר דרישות תאורה במקומות עבודה בתוך מבנים, כולל רמות לוקס ונוחות חזותית. אפשר לעיין בו דרך דף התקן במכון התקנים הישראלי. גם אם אתם מתכננים משרד ביתי קטן, ההכוונה שהתקן נותן חוסכת עיניים עייפות.

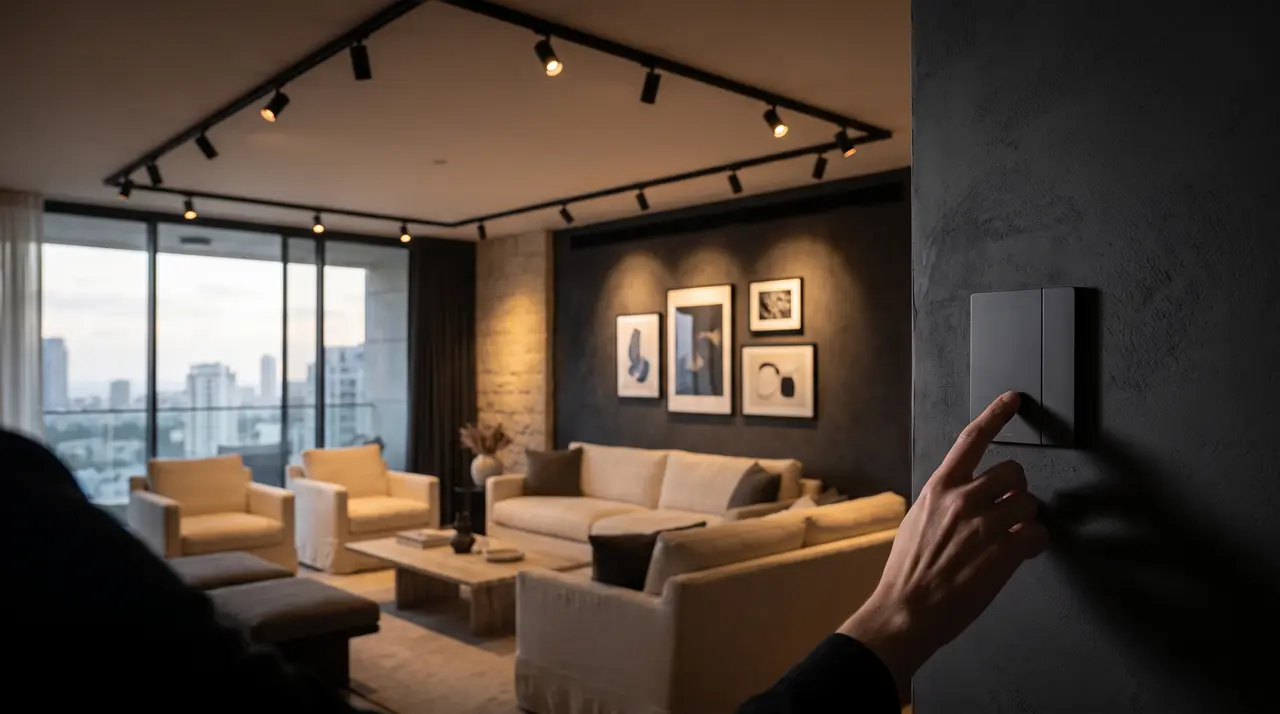

עמעום, דימרים ושליטה חכמה: מה באמת עובד

אפשר לעמעם תאורת צבירה, אבל רק בתנאי אחד. שהגופים והדרייברים שלהם תומכים בעמעום ושהדימר מתאים להם. לא כל גוף לד ניתן לעמעום, ולא כל דימר עובד עם כל דרייבר. התוצאה של חיבור לא מתאים היא ריצוד, טווח עמעום קצר או זמזום. במסילות תלת פאזיות אפשר לעתים להפריד קבוצות עמעום שונות, תלוי בתשתית ובבקרה.

השלב הבא הוא שליטה חכמה. מערכות בית חכם מאפשרות תרחישים מוגדרים מראש, אור מלא לניקיון, אור ממוקד לבישול, אווירה חמה לאירוח, הכול בנגיעה אחת. התנאי הוא שהמערכת תיבנה נכון מההתחלה, עם דרייברים תואמים ותכנון מעגלים שמבחין בין הקבוצות. מי שמתכנן שליטה חכמה אחרי ההתקנה מגלה שהמסילה שלו לא מוכנה לזה.

תאימות בין דרייבר לדימר היא התנאי לעמעום יציב ללא ריצוד

מי מותר לו להתקין את הפס?

כאן אין מקום לגמישות. כל חיבור חשמלי, כולל התקנת פס צבירה, חייב להתבצע על ידי חשמלאי מורשה בלבד. המחלקה לרישוי חשמלאים במשרד העבודה היא הסמכות הבלעדית בישראל לרישוי עבודות חשמל, ועבודה שלא מבוצעת על ידי בעל רישיון מתאים היא לא רק מסוכנת, היא גם פוגעת בכיסוי הביטוחי וביכולת לקבל אישורים. אחרי שהחשמלאי קבע את המסילה וחיבר אותה נכון למקור החשמל, הצמדת גופי התאורה והזזתם היא כבר פעולה פשוטה שאתם יכולים לעשות לבד, למשל על פסים מסוג OVER TRACK של PlanLight.

תחזוקה לאורך השנים

תחזוקה של מערכת צבירה היא עניין פשוט. ניקוי יבש של הגופים והמסילה כמה פעמים בשנה מוריד אבק שסופג אור ומקצר חיי רכיבים. בדיקה תקופתית של המתאמים מוודאת שאין חיבורים רופפים, במיוחד אחרי הזזות חוזרות של גופים. וכשגוף מפסיק לעבוד, זו הבשורה הגדולה של המערכת. מחליפים אותו בפעולה של דקות, בלי פתיחת תקרה ובלי חשמלאי.

דווקא הקלות הזאת יוצרת פיתוי. אנשים מוסיפים גופים, מזיזים, מחליפים, ובסוף יש מסילה עמוסה שלא תואמה מלכתחילה. גם כאן שווה לחזור לחישוב העומס המקורי ולא לחרוג ממנו בלי בדיקה.

תקינה ובטיחות: מה בודקים לפני שקונים

גוף תאורה על מסילה הוא מוצר חשמלי לכל דבר, והוא צריך לעמוד בתקנים ישראליים ובינלאומיים. ת"י 61547 עוסק בחסינות אלקטרומגנטית של גופי תאורה, ויש גם דרישות בטיחות פוטוביולוגית שמגנות על העיניים מעוצמות מזיקות. מפרטים מקומיים מרכזים את הדרישות, למשל הדרישות הטכניות לגופי תאורה בטכנולוגיית LED של עיריית תל אביב יפו. מי שרוצה לאמת בעצמו אם תקן מסוים הוא תקן רשמי בישראל יכול להשתמש במנוע חיפוש התקנים הרשמיים של משרד הכלכלה.

בפועל, הבדיקה שאתם צריכים לעשות כלקוחות היא פשוטה יותר. לבקש לראות תיעוד. גוף תאורה תקני מגיע עם מפרט, עם אישורים ועם יצרן שעומד מאחוריו. היעדר תיעוד הוא דגל אדום, גם אם המחיר מפתה.

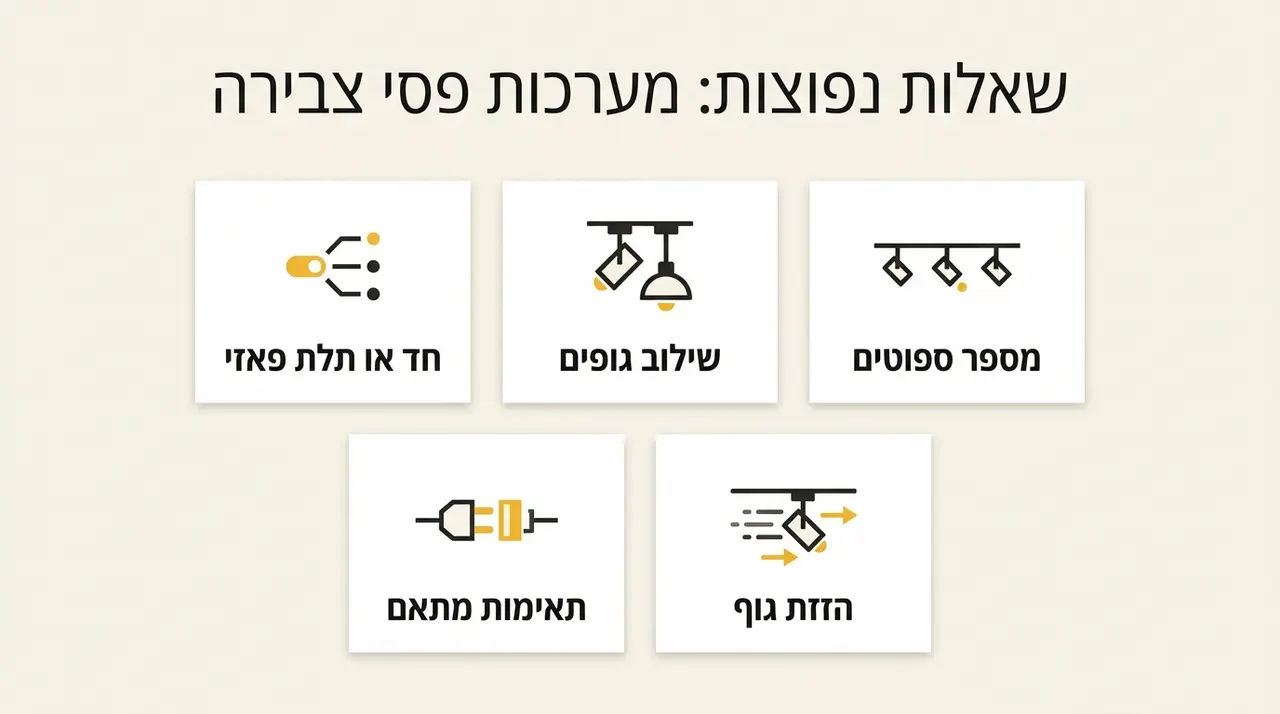

שאלות שלקוחות לא חושבים לשאול עד שמאוחר מדי

כמה ספוטים נכנסים על מסילה אחת?

תלוי בהספק הכולל ובמגבלת המעגל, לא במספר. בגופי לד יעילים אפשר להגיע לכמות מרשימה על מסילה ביתית, אבל החישוב צריך להיעשות מראש מול ההזנה שבשטח.

אפשר לערבב ספוטים וגופים ליניאריים על אותה מסילה?

כן, וזה שילוב מצוין. גוף ליניארי נותן אור כללי רציף לאורך קו, והספוטים מוסיפים הדגשות מדויקות. התנאי הוא תאימות מתאמים, מפרט חשמלי מתואם ואותה טמפרטורת צבע.

מה עדיף לבית פרטי, חד פאזי או תלת פאזי?

ברוב הבתים חד פאזי מספיק בהחלט. תלת פאזי הופך רלוונטי בחלל פתוח גדול שבו רוצים להפריד בין אזורים, למשל אי מטבח, פינת אוכל וקיר סלון, עם שליטה נפרדת לכל אחד.

אפשר להזיז גוף על המסילה כשהיא דולקת?

בגופים עם מנגנון מתאם תקני זו פעולה שגרתית ובטוחה, ובמערכות מגנטיות היא פשוטה במיוחד. עם זאת, אם אתם לא בטוחים בסוג המתאם שיש לכם, כבו את המעגל בלוח לפני שאתם נוגעים.

למה גוף שנכנס פיזית למסילה לא עובד?

כי כניסה פיזית היא לא מגע חשמלי. צורות המסילות דומות בין יצרנים, אבל נקודות המגע והמתחים שונים. תמיד עובדים עם מתאם שמיועד למסילה הספציפית שלכם.

כמה עולה מערכת צבירה ביחס לספוטים שקועים?

עלות הרכישה הראשונית של מסילה איכותית גבוהה יותר מנקודות שקועות, אבל ההשוואה הזאת מטעה. היא לא לוקחת בחשבון את הגמישות לאורך השנים, את היעדר עבודות תיקון בתקרה ואת ההתאמה המדויקת שאפשר לבצע אחרי הכניסה לדירה, כשמגלים איך החלל חי באמת.

שאלות נפוצות

האם מערכת צבירה מתאימה לתקרות נמוכות?

כן, בתנאי שבוחרים נכון. יש מסילות מוטמעות בגבס שכמעט לא מורידות גובה, וגופים שטוחים יחסית שנצמדים אליהן. הכלל הוא שהגוף לא יהיה בגובה העיניים ושהאלומות יכוונו אל משטחים ולא אל היושבים.

האם אפשר להתקין מסילה בחוץ או במרפסת?

יש מסילות וגופים עם דירוג אטימות IP מתאים לתנאי לחות ואבק, ואלו בלבד מתאימים לחוץ. מסילה פנימית רגילה לא תחזיק מעמד בתנאים חיצוניים ומהווה סיכון חשמלי.

האם מערכת צבירה נחשבת למראה מסחרי שלא מתאים לבית?

ממש לא. המסילות המוטמעות והמגנטיות של היום נראות כמו קו עדין בתקרה, והן הפכו לחלק מהשפה של עיצוב מינימליסטי בבתים פרטיים, במיוחד מעל אי מטבח, שולחן אוכל ארוך או קיר ספרים.

איך יודעים אם מסילה קיימת היא חד או תלת פאזית?

הסימן הכי ברור הוא מנגנון השליטה. אם אפשר להדליק קבוצות שונות של גופים על אותה מסילה בנפרד, זו תלת פאזית. גם המתאם מסגיר, אם יש עליו בורר ערוץ, זו תלת פאזית. בספק, מזמינים חשמלאי שמזהה את סוג המסילה לפני שקונים גופים חדשים.

איך תדעו שהמערכת שתכננתם באמת מתאימה לכם?

בסוף, המבחן של מערכת צבירה הוא לא ביום ההתקנה אלא שנתיים אחרי. אם הצלחתם להזיז ספוט כשהעברתם את הספה, להוסיף גוף כשתליתם תמונה חדשה, ולעמעם את האור לאירוח בלי לחשוב פעמיים, התכנון עבד. אם אתם מוצאים את עצמכם מתגעגעים לאור במקומות שאין, משהו באפיון פספס. בין אם אתם מחפשים ספוטים מסתובבים ובין אם גופי תאורה דקורטיביים, תוכלו למצוא מבחר גופים בקטגוריית גופי תאורת פנים בעיצוב מודרני באתר PlanLight.

פס צבירה הוא בסופו של דבר החלטה על גמישות. חד או תלת פאזי, מגנטי או מוטמע, הפרמטרים שסקרנו כאן, תאימות מתאמים, טמפרטורת צבע אחידה, זוויות אלומה וחישוב עומס, הם אלו שקובעים אם המערכת תשרת אתכם לאורך שנים. אם אתם בשלב תכנון של פרויקט מגורים, משרד, מלון או חלל מסחרי, אפשר לתאם שיחת ייעוץ עם צוות PlanLight ולהתרשם מהמערכות בפועל באולם התצוגה ברחוב בן שמן 4 בתל אביב, דרך עמוד הקשר באתר.
