השוואת מערכות פסי צבירה

מערכת פסי צבירה מאפשרת למקם, להזיז ולהחליף גופי תאורה על גבי מסילה מוליכה ללא חיווט נקודתי לכל גוף. הבחירה בין תשתית מתח נמוך של 48V לבין מסילות 220V מכתיבה את תוואי החשמל, את רמת הבטיחות ואת יכולת השינוי של התאורה לאורך שנים. ההבדל בין שתי הטכנולוגיות אינו מסתכם במראה החיצוני של הפרופיל, אלא קובע את עומק ההנמכה הנדרש בתקרת הגבס, את מיקום ספקי הכוח ואת סוג הגופים שניתן יהיה להרכיב בעתיד.

תכנון לקוי של תשתית המסילה עלול לחייב פתיחה מחודשת של תקרות גבס צבועות או להגביל את בחירת גופי התאורה לצרכים משתנים. כאשר מבינים מראש את ההבדלים הטכניים בין מתח רשת למתח נמוך, חוסכים הוצאות מיותרות ומונעים אכזבה תכנונית. בהמשך ננתח את השיקולים ההנדסיים, האדריכליים והתקציביים שמכריעים איזו מערכת מתאימה לפרויקט. נבחן גם את דרישות הבטיחות לפי התקנים הרשמיים בישראל ואת שיטות ההתקנה השקועות והצמודות, ואת אופן השילוב של בקרה חכמה ופרוטוקול DALI.

זמן קריאה: 5 דקות

מהי מערכת פסי צבירה לתאורה ומדוע מבצעים השוואה בין המערכות?

מערכת פסי צבירה היא מסילה מוליכת חשמל שמאפשרת למקם, להזיז ולהחליף גופי תאורה לאורכה ללא צורך בחיווט נקודתי לכל גוף. השוואה בין המערכות נדרשת משום שההחלטה על סוג המסילה מכתיבה את אופי ההכנות בתקרה, את מיקום ספקי הכוח ואת סוג גופי התאורה שתוכלו להרכיב בעתיד. פס צבירה מגנטי הפך גם לפריט מבוקש בקרב אדריכלים ומעצבי פנים בזכות הקו הנקי שלו והיכולת לשלוף ולהזיז גופים בקלות רבה.

המציאות בשטח מכתיבה שיקולים נוספים מלבד האסתטיקה. מסילה במתח רשת של 220V מעבירה זרם חילופין ישירות לגופים, בעוד שמסילת 48V דורשת שנאי שממיר את הזרם למתח ישר ובטוח למגע. בחירה מוטעית בין שתי השיטות עלולה לגרור עלויות התקנה גבוהות ותסכול יומיומי בשימוש.

מה ההבדל בין פס צבירה 48V מגנטי לבין פס צבירה 220V?

פס צבירה מגנטי הפועל במתח של 48V מתבסס על הולכת מתח נמוך בתוך פרופיל אלומיניום קומפקטי, והמודולים השונים נצמדים אליו בעזרת מגנטים חזקים ומגעי נחושת עדינים. לעומתו, מסילת 220V מעבירה מתח רשת מלא, ומתאמים מכניים ייעודיים הכוללים מנגנון נעילה סיבובי נועלים לתוכה את הגופים. הפרופיל של מערכת מגנטית לרוב צר ועדין בהרבה, ולכן הוא מתאים במיוחד לקווים מינימליסטיים.

שילוב נכון של מתח העבודה קובע את אופי העיצוב, את מורכבות התחזוקה ואת רמת הבטיחות החשמלית בכל אזור בחלל. במערכות 220V אפשר להעמיס הספקים גבוהים בהרבה לאורך עשרות מטרים רצופים ללא חשש מאיבוד אנרגיה בדרך, ומבחר גופי התאורה בעוצמות גבוהות למערכות אלו עשיר במיוחד עבור חללים מסחריים גדולים.

תרחיש תכנון בסלון עם תקרה בגובה סטנדרטי מול גלריה מסחרית

בסלון דירת מגורים עם תקרה בגובה סטנדרטי, פרופיל מגנטי שקוע במתח 48V מאפשר יצירת חריץ תאורה דק שאינו מעמיס על המרחב. אפשר לשלב פס ליניארי ששוטף את פינת הישיבה באור חם של 3000K, ובמרחק מטר ממנו להוסיף ספוט מתכוונן שמדגיש תמונת אמנות על הקיר. אם בעתיד תחליטו להזיז את פינת הישיבה, שליפת הגוף והזזתו דורשות שניות ספורות בלבד.

לעומת זאת, בגלריה מסחרית או בחלל תצוגה גבוה במיוחד דרושים גופים עוצמתיים שמפיקים 3500 לומן ומעלה כדי להאיר מוצגים ביעילות. במסילה מגנטית של 48V תתקשו להגיע לעוצמות הארה כאלו בלי להעמיס ספקי כוח מרובים ומסורבלים. שם בדיוק מסילת 220V תלת-פאזית מוכיחה את יתרונה ההנדסי, ומספקת עוצמה מדויקת מבלי להכביד על תשתיות התקרה.

איך פועל פס צבירה מגנטי 48V במתח נמוך?

פס צבירה במתח של 48V ניזון מספק כוח ייעודי שממיר את מתח הרשת של 220V למתח ישר ונמוך. בתוך הפרופיל מוטמעים פסי נחושת מבודדים ולוחיות מתכת, והגופים כוללים מגנטים רבי עוצמה לצד מגעי קפיץ שסוגרים מעגל חשמלי ברגע ההצמדה. פעולה זו מאפשרת התקנה ופירוק של גופי התאורה ללא צורך בכלים או בניתוק אספקת החשמל הכללית של הבית.

השימוש במתח של 48V מונע התחממות מוגזמת של המוליכים בהשוואה למערכות 12V או 24V ישנות, ומאפשר העברת זרם יציב למרחק מוגבל מהספק.

התאמה אדריכלית של פסי צבירה שקועים

המאפיין הבולט של מערכות 48V הוא האפשרות לשלב מסילות שקועות מסוג recessed track lighting בתוך תקרות גבס לקבלת מראה מינימליסטי חלק. הפרופיל מותקן לפני שלב השפכטל, וכנפי האלומיניום שלו נטמעות לחלוטין בתוך הטיח כך שרק החריץ הפנימי השחור נותר גלוי לעין. התוצאה האדריכלית מעניקה תחושה של חריץ אור מדויק שמלווה את קווי המבנה, וגם בפינות שבין קיר לתקרה אפשר לחבר את המסילות ברצף המשכי שמייצר אלמנט תאורה גיאומטרי המגדיר את החלל מחדש.

מגבלות תשתית בהסתרת ספקי כוח

למרות היתרונות הוויזואליים, מערכת מתח נמוך מחייבת תכנון מוקדם של מיקום ספק הכוח. הספק אינו מותקן בתוך המסילה עצמה בחלק מהדגמים השקועים, אלא דורש נישת גבס מאווררת, ארון חשמל נגיש או פתח שירות סמוי. אם סוגרים את תקרת הגבס בלי לתכנן פתח גישה נוח לספק הכוח, כל תקלה עתידית תחייב שבירה ותיקוני בינוי יקרים. כדאי לבחון את מיקום ספק הכוח כבר בשלב התוכניות, ולהבטיח מרחק חיווט קצר מהמסילה הראשונה.

מתי נכון לבחור פס צבירה 220V במתח רשת?

מסילת 220V היא פתרון מוכח ואמין שמתאים במיוחד לפרויקטים שבהם נדרשים גופי תאורה בעלי הספק גבוה. במערכת זו אין צורך בספקי כוח חיצוניים מוסתרים, כיוון שזרם החשמל מגיע ישירות אל תוך המסילה ומוזן אל דרייבר פנימי המובנה בתוך כל גוף תאורה. הדבר הופך את ההתקנה לפשוטה במיוחד בחללים ללא הנמכות גבס, שבהם התקרה היא תקרת בטון חשופה.

המתאמים של גופי תאורה למסילות 220V גדולים ובולטים יותר לעין בהשוואה למתאמים המגנטיים הזעירים, ולכן המערכת פחות מתאימה לחללים נמוכים. אולם כאשר המטרה היא להאיר חלל מסחרי, משרד פתוח או סלון בעל תקרת בטון מוחלקת, מסילת 220V מעניקה פתרון יציב וחסכוני בעלויות הרכישה הראשוניות.

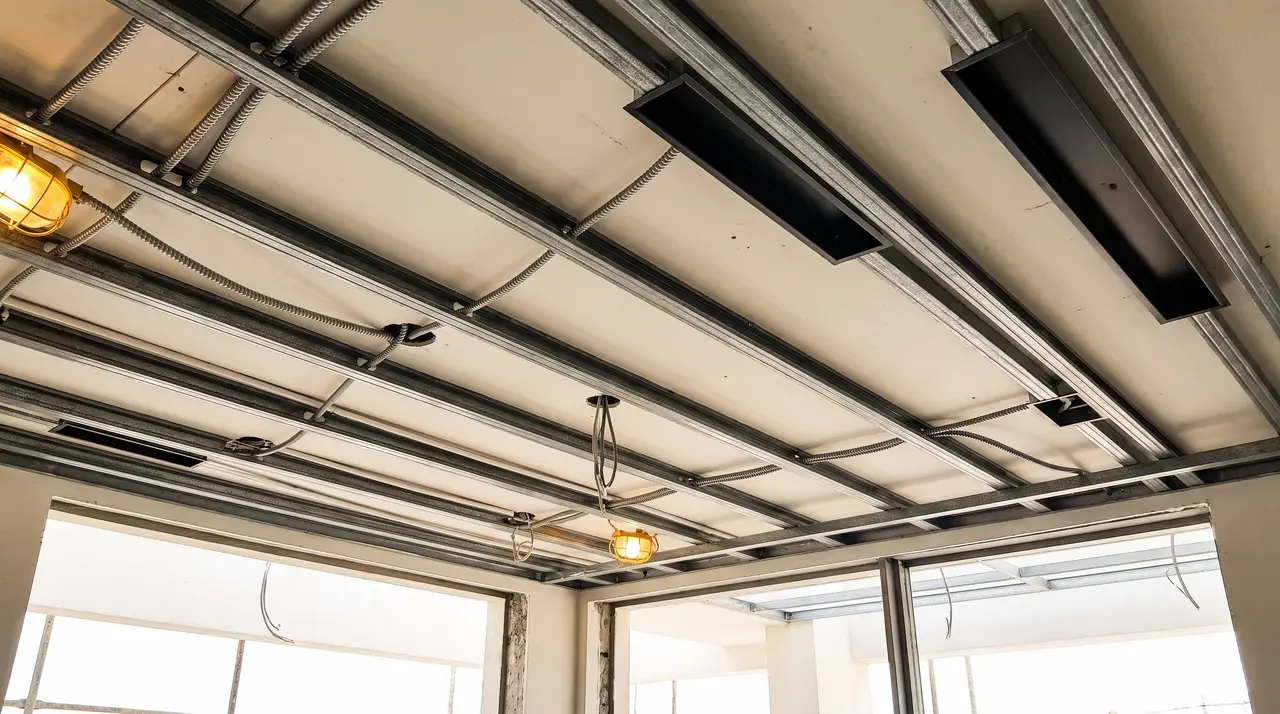

הטעות שעולה כסף רב בתכנון תשתית התקרה לפני בחירת הגופים

אחת הטעויות הנפוצות בקרב מתכננים ומשפצים היא סגירת תקרת הגבס לפני הגדרת דגם המסילה המדויק. פסי צבירה שקועים דורשים פרופיל שונה לחלוטין אם מדובר במערכת 48V או 220V, ועומק הפרופיל נע בין 35 ל-55 מ"מ בהתאם ליצרן. אם קונסטרוקציית הגבס נבנתה במרווחים לא מתאימים או שניצבי המתכת חוסמים את תוואי המסילה, הקבלן ייאלץ לחתוך את הניצבים ולהחליש את התקרה.

בחירה שגויה של פרופיל המסילה לפני סגירת לוחות הגבס גורמת לעיכובים משמעותיים בלוח הזמנים של הפרויקט ומייקרת את העבודה בעשרות אחוזים. טעות נוספת נוגעת להזנת החשמל. מסילת 48V דורשת כבל בעל חתך מתאים מהשנאי אל תחילת המסילה כדי למנוע ירידת מתח, והחלפת כבל מושחל בתוך קיר סגור היא משימה מורכבת שמייצרת עלויות מיותרות.

מה קובעים תקני בטיחות בישראל לגבי מתח נמוך ומתח רשת?

תקנים רשמיים מסדירים בישראל את הבטיחות במערכות תאורה, ומטרתם להגן על המשתמשים מפני התחשמלות ושריפה. מאגר התקנים הרשמיים של משרד הכלכלה והתעשייה מגדיר את דרישות סדרת תקני ת"י 20 החלות על גופי תאורה ומערכות מסילה. קיים הבדל מהותי בין מתח נמוך מאוד הפטור מסכנת התחשמלות ישירה לבין מתח רשת של 220V שמחייב הגנות כפולות והארקה רציפה, ובטיחות המשתמשים קודמת לכל שיקול תקציבי או עיצובי.

מערכות 48V מוגדרות כמתח נמוך מאוד ששנאי מבדד מפריד מהרשת, ולכן אפשר לגעת בחלק הפנימי של המסילה בידיים חשופות ללא כל סכנה. מנגד, מסילות 220V מתוכננות עם פסי נחושת שקועים עמוק כדי למנוע מגע מקרי, ורק חשמלאי מוסמך רשאי להתקין אותן.

בדיקות מעבדה מאושרות ודוחות פוטומטריים של גופי תאורה

כאשר בוחרים ציוד תאורה לפרויקט הנדסי או מוסדי, עמידה בתקנים אינה רק הצהרה על גבי האריזה. פעילותן של מעבדות מאושרות בישראל מוודאת כי גופי התאורה ורכיבי המסילה עמדו בבדיקות בידוד, עמידות בחום והגנה מפני קצרים לפי דרישות החוק. מוצרים שאינם נושאים אישורי בדיקה ממעבדה מוכרת עלולים לגרום לכשלים תפעוליים ולסכן את שלום המבנה.

בפרויקטים מורכבים בוחנים גם דוחות פוטומטריים המעידים על יעילות אנרגטית, רמת סינוור ומקדם מסירת צבע. גוף תאורה איכותי מציג עקביות בגוון האור ובפיזור האלומה, ולא רק עוצמת הארה מקסימלית על הנייר. PlanLight מקפידה על ייבוא ושיווק של מוצרים העומדים בבדיקות אלו, ומספקת ליווי טכני משלב התכנון ועד בדיקת המסירה בשטח.

מה ההבדל בין פסי צבירה שקועים לפסים צמודי תקרה ותלויים?

שיטת ההתקנה של המסילה מגדירה את אופיו החזותי של החלל ואת דרישות הבינוי המקדימות. פסי צבירה שקועים מותקנים בתוך מישור התקרה ומייצרים מראה נקי המשתלב עם הקווים האדריכליים המודרניים. לעומתם, פסים צמודי תקרה מותקנים ללא צורך בהנמכות גבס כלל וישירות על גבי תשתית קיימת כמו תקרת בטון, טיח או בלוקים. זוהי דרך מצוינת ליהנות מגמישות של פסי צבירה גם בדירות שבהן לא מעוניינים להנמיך את גובה החלל.

אפשרות נוספת היא לתלות את המסילה על כבלי פלדה דקים ומתכווננים. שיטה זו פופולרית במיוחד בחללים בעלי תקרות גבוהות, כגון חללי עבודה פתוחים או לופטים, שבהם רוצים להוריד את מקור האור לגובה של 2.40 מטרים מעל הרצפה. התקנה שקועה דורשת דיוק מילימטרי, וכל סטייה ביישור הפרופילים תבלוט לעין כאשר האור יידלק.

איך משלבים בקרה חכמה ופרוטוקול DALI במערכות פסי צבירה?

שליטה על עוצמת האור ויצירת תרחישי תאורה שונים הפכו לדרישת בסיס בבתים פרטיים ובמשרדים מודרניים. מפרטים ממשלתיים וציבוריים, כפי שמופיע בנספח מפרט תאורה של מנהל הדיור, מדגישים את חשיבות השימוש בפרוטוקול DALI לצורך דימור ובקרה מדויקת. במערכת DALI כל גוף תאורה על המסילה מקבל כתובת דיגיטלית עצמאית, כך שאפשר לעמעם ספוט אחד ולהשאיר את הסמוך לו בעוצמה מלאה על אותו הפס בדיוק.

זהו יתרון שלא קיים בדימור פאזה מסורתי של 220V, שבו כל הגופים על המעגל מעומעמים יחד. מערכות 48V מגנטיות מודרניות מציעות התאמה מצוינת לפרוטוקול DALI וכן לבקרות אלחוטיות מסוג Casambi או Zigbee המאפשרות שליטה ישירה מהטלפון הנייד. שילוב בקרה חכמה דורש העברת גידי תקשורת מתאימים מלוח החשמל אל ספק הכוח של המסילה, ולכן גם כאן מדובר בהחלטה שיש לקבל בשלב התשתית.

איך לבחור ספוטים לפסי צבירה וגופים מודולריים?

המגוון של גופי התאורה שניתן להתקין על גבי המסילה הוא היתרון הגדול ביותר של המערכת כולה. אפשר לשלב בין תאורה מציפה המיועדת להארת החלל באופן כללי לבין ספוטים ממוקדים המייצרים אלומות אור צרות של 15 עד 36 מעלות להדגשת חפצים, קירות או פינות עבודה. בעמוד המוקדש לקטגוריית ספוטים לפסי צבירה תוכלו למצוא דגמים המשלבים מפרקים כדוריים מתכווננים ורפלקטורים בעלי סינוור נמוך במיוחד.

גופי תאורה ליניאריים עם מפזר אור חלבי מעניקים הארה נעימה ורכה שמתאימה למעברים ולמטבחים. לעומת זאת, ספוטים נקודתיים עם נורות שקועות עמוק שומרים על שקט ויזואלי ומבטיחים שלא תראו את מקור האור ישירות כשאתם צועדים בחדר. גם המרחק בין גופי התאורה משפיע על פיזור האור, ולכן חישוב נכון של כמות הגופים מונע כתמי אור מבודדים על הרצפה.

מסילה חד-פאזית מול תלת-פאזית בחללים גדולים

במערכות מתח רשת של 220V קיימת הבחנה בסיסית בין מסילות חד-פאזיות למסילות תלת-פאזיות. מסילה חד-פאזית כוללת זוג מוליכים בלבד, וכל גופי התאורה המחוברים אליה נדלקים ונכבים יחד כמעגל בודד. פתרון זה מתאים למסדרונות קצרים או לחללים ביתיים שבהם אין צורך בהפרדת הפעלות על אותה מסילה פיזית.

מסילה תלת-פאזית כוללת ארבעה מוליכים ומאפשרת חלוקה לשלושה מעגלי הדלקה נפרדים על גבי אותו הפס. במתאם המכני של כל ספוט קיים בורר מצבים המאפשר לקבוע לאיזה מעגל הוא ישתייך, כך שניתן להדליק ספוטים מסוימים בלבד בעזרת מתג נפרד בקיר. עם זאת, מתח רשת אינו מאפשר מגע ידני במסילה פעילה, ושינוי מיקום הגופים במסילות תלת-פאזיות דורש ניתוק של אספקת החשמל לצורך בטיחות מרבית.

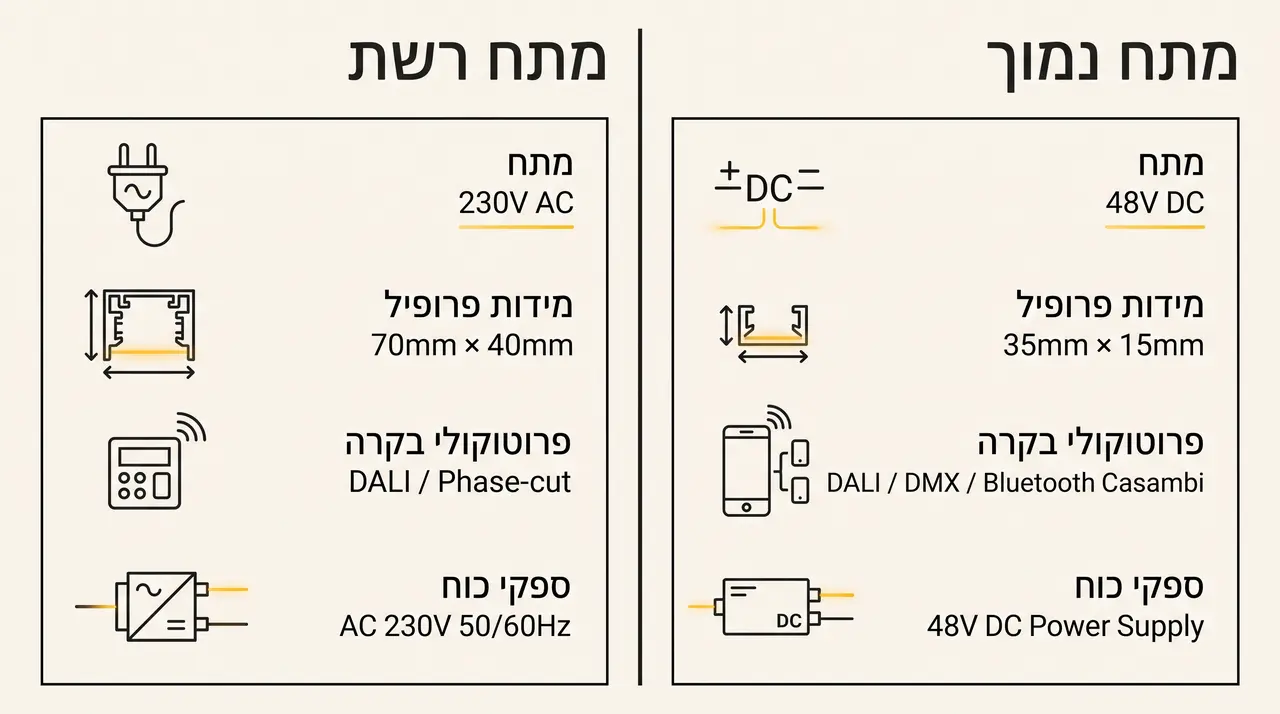

השוואת פרמטרים טכניים בין מערכת 48V למערכת 220V

כדי לקבל החלטה מושכלת לפרויקט שלכם, ריכזנו את המאפיינים הטכניים, ההנדסיים והעיצוביים המבדילים בין שתי הטכנולוגיות המרכזיות בשוק מערכות המסילה.

איך מונעים נפילת מתח במסילות 48V באורך מעל 10 מטרים?

במערכות הפועלות במתח נמוך, זרם החשמל במוליכים גבוה יותר עבור אותו הספק נתון, עובדה שעלולה לגרום לתופעה המכונה נפילת מתח. כאשר מסילה מגנטית מתפרסת על פני אורך רב, הנורות הממוקמות בקצה הרחוק עלולות לקבל פחות מ-48 וולט. הדבר בא לידי ביטוי בירידה ניכרת בעוצמת האור או בהבהובים לא נעימים של נורות הלד.

כדי להתגבר על בעיה זו בפרויקטים בעלי מסילות ארוכות, מפצלים את הזנות החשמל. במקום לחבר את הספק רק בקצה אחד, מזינים את המתח ממרכז המסילה או מחברים שתי הזנות נפרדות מספק כוח כפול משני הקצוות. תכנון נכון של קוטר המוליכים והקפדה על מרחקים מדויקים מספק הכוח מבטיחים הארה אחידה ללא עמעום בלתי רצוי בקצה המסילה.

איזה ספק כוח 220V נדרש עבור מסילות מתח נמוך?

ספק הכוח הוא הלב הפועם של מערכת 48V, ותפקידו להמיר את מתח הרשת הביתי למתח ישר מיוצב ונטול רעשים. בחישוב ההספק הנדרש סוכמים את סך הוואטים של כל גופי התאורה המתוכננים על המסילה, ומוסיפים מקדם ביטחון של עשרים אחוזים לפחות. לדוגמה, חמישה ספוטים של 12W ושני פסים ליניאריים של 20W על המסילה מסתכמים ב-100W, ולכן נדרש ספק של 120W עד 150W כדי שהספק לא יעבוד בעומס מרבי מתמיד.

איכות הספק משפיעה ישירות על אורך חיי הנורות ומונעת תופעות של הבהוב בלתי מורגש המעייף את העיניים. ספקים בעלי תקן בידוד כפול והגנות מפני עומס יתר וקצרים מבטיחים פעולה תקינה לאורך שנים, ולכן כדאי לבחור בהם גם כאשר ההבדל במחיר הרכישה קטן לכאורה.

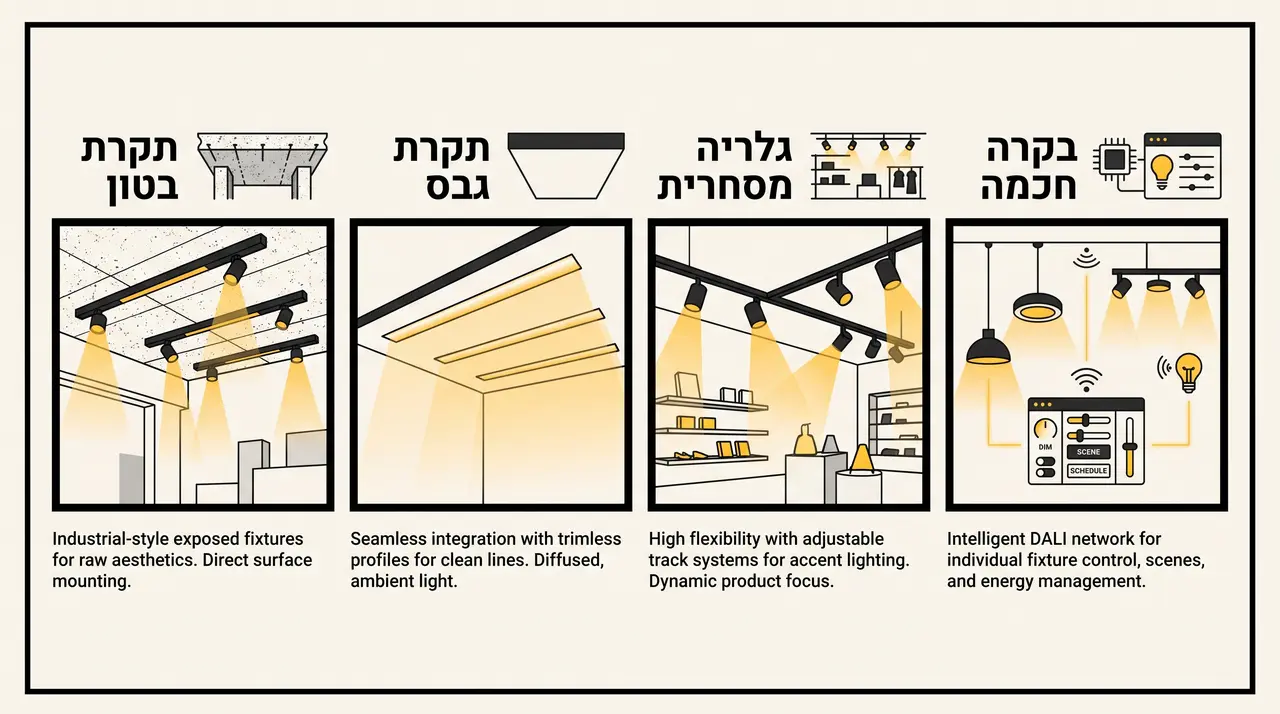

התאמת פתרונות תאורה לאתגרים תכנוניים בשטח

כל חלל אדריכלי מציב אתגרים הנדסיים שונים, החל ממגבלות גובה ועד לדרישות עיצוביות מחמירות של מעצבי הפנים. הפירוט הבא מציג כיצד פתרונות הנדסיים עונים על צרכים אלו ומאפשרים גמישות מרבית בשטח.

מדוע תכנון תאורה מקצועי קריטי לפני תחילת עבודות גבס?

תאורה אינה רק מוצר שרוכשים בסוף השיפוץ, אלא מערכת הנדסית שלמה שחייבת להשתלב בתוכניות העבודה של כל בעלי המקצוע. אם אתם נמצאים בשלבי תכנון, כדאי לעיין במאמר שלנו על תכנון תאורה במסגרת שיפוץ הבית כדי להבין את השלבים הנכונים לקביעת התשתיות. תיאום מוקדם בין מעצב הפנים, יועץ התאורה וקבלן החשמל מונע טעויות יקרות שדורשות תיקוני בינוי מורכבים לאחר שלב הצבע.

הדבר נכון שבעתיים בפרויקטים מורכבים הדורשים עמידה בתקני עבודה מחמירים. בפרויקטים של תאורה למשרדים, ייעוץ מקצועי מוודא שרמות ההארה על שולחנות העבודה עומדות על 500 לוקס לפחות בהתאם לתקן, תוך מניעת השתקפויות מציקות במסכי המחשב. התשתית שנקבעת בשלב הגבס היא שמכריעה את אורך חיי המערכת ואת יכולת ההתאמה שלה לשינויים עתידיים.

הבחירה בין מערכת 48V מגנטית למערכת 220V מסתכמת בשלושה קריטריונים מרכזיים. גובה התקרה ואופי החלל קובעים את הפרופיל הרצוי, דרישות ההספק ואורך הריצה מכתיבים את סוג המתח, וצרכי הבקרה והעמעום קובעים את פרוטוקול התקשורת. מערכת 48V מגנטית מעניקה מראה מינימליסטי ובטיחות למגע לצד גמישות מלאה בהחלפת גופים, בעוד שמסילת 220V מתאימה לחללים גדולים, לתקרות בטון חשופות ולעוצמות הארה גבוהות. בשתי המערכות נקודת הכרעה משותפת היא קביעת התשתית לפני סגירת הגבס, כולל מיקום ספק הכוח וגידי התקשורת.
