מערכות תאורה חכמה: המדריך המלא ל-PlanLight ו-DALI תאורה בפרויקטים

מערכת תאורה חכמה היא שכבת ניהול ובקרה שמאפשרת שליטה מדויקת בכל גוף תאורה במבנה, התאמה אוטומטית לאור הטבעי ולנוכחות אנשים, ויצירת תרחישי תאורה שמשתנים לפי שעות היום ואופי הפעילות. במאמר הזה תמצאו את העקרונות שמנחים תכנון נכון של מערכות כאלה בפרויקטים מסחריים, את הפרוטוקולים המרכזיים שצריך להכיר, ואת השיקולים שמבדילים בין פרויקט מוצלח לבין מערכת שגורמת לתקלות והוצאות מיותרות.

זמן קריאה: 5 דקות

מנהל התפעול עומד בלובי של בניין המשרדים החדש, מסתכל על חשבון החשמל הראשון, ומבין שמשהו השתבש. גופי התאורה דולקים במלוא העוצמה גם כשאור השמש מציף את הקומה. חדרי הישיבות מוארים כל הלילה, גם כשאין בהם איש. התאורה במסדרונות זהה לתאורה באולם הכנסים. זה לא כשל טכני, זו תוצאה של תכנון שלא כלל מערכת תאורה חכמה.

PLANLIGHT מלווה פרויקטים בישראל מאז 2012, ומספקת פתרונות תאורה חכמה למשרדים, מוסדות ציבור, מבני מגורים, בתי מלון ותשתיות עירוניות.

הטעות שחוזרת בכל פרויקט מסחרי גדול

בפרויקטים מסחריים רבים, תכנון התאורה נעשה בשלב מאוחר מדי. האדריכל מסיים את התכנון, הקבלן מתחיל לעבוד, ורק אז מישהו שואל איזה גוף תאורה להתקין. התוצאה היא בחירה בגופי תאורה שאינם תומכים בפרוטוקולי בקרה מתקדמים, או התקנת מערכת שליטה שאינה מתממשקת עם מערכת ניהול המבנה.

הטעות הזו עולה כסף רב לאורך שנים. מבנה שמפעיל תאורה מלאה 12 שעות ביום במקום להתאים את העוצמה לצורך האמיתי, יכול להגיע להפרשי עלויות של עשרות אחוזים בחשבון החשמל השנתי. כשמדובר במבנה של 10,000 מ"ר ומעלה, ההפרש הזה מצטבר לסכומים משמעותיים.

איך מערכת תאורה חכמה חוסכת חשמל בפועל

החיסכון האנרגטי נובע משלושה מנגנונים עיקריים שפועלים במקביל. חיישני נוכחות מכבים או מעמעמים את התאורה באזורים שאין בהם פעילות. חיישני אור יום מפחיתים את עוצמת התאורה המלאכותית כשאור טבעי מספיק נכנס מהחלונות. לוחות זמנים מוגדרים מראש מבטיחים שהתאורה תעבוד במצב חסכוני בשעות שפל.

על פי מדריך השיפוץ הירוק של משרד הבינוי והשיכון, בקרת תאורה באמצעות חיישני נוכחות וחיישני אור יום היא אחד הצעדים המעשיים ביותר לחיסכון באנרגיה במבנים. המדריך ממליץ גם על הפרדת מעגלי תאורה סמוך לחלונות, כך שניתן לעמעם אותם בנפרד מהתאורה הפנימית.

מה צריך למדוד כדי להעריך החזר השקעה

לפני התקנת מערכת תאורה חכמה, כדאי לאסוף נתונים על שעות הפעילות בכל אזור במבנה, צריכת החשמל הנוכחית של מערך התאורה, חלוקת המבנה לאזורים עם אופי שימוש שונה, ועלויות התחזוקה הקיימות. הנתונים האלה מאפשרים לבנות תחזית מדויקת יותר של החיסכון הצפוי ותקופת החזר ההשקעה.

3000K לעומת 4000K, מה המשמעות בפרויקט משרדי

טמפרטורת צבע היא אחד הפרמטרים שמשפיעים על חוויית המשתמש והפרודוקטיביות. תאורה בטמפרטורה נמוכה יותר, סביב 3000K, יוצרת תחושה חמה ונינוחה. תאורה בטמפרטורה גבוהה יותר, סביב 4000K או 5000K, נתפסת כקרירה יותר וממריצה יותר.

במערכת תאורה חכמה, ניתן לשלב גופי תאורה עם טמפרטורת צבע משתנה, Tunable White. התאורה משתנה במהלך היום ומחקה את השינויים באור הטבעי. בבוקר התאורה קרירה יותר ומעוררת, ולקראת הערב היא מתחממת ומכינה את הגוף למנוחה. זה לא גימיק, זו תאורה שתומכת בקצב הצירקדי של המשתמשים.

מה זה DALI ולמה הפרוטוקול הזה נפוץ בפרויקטים מסחריים

DALI, ראשי תיבות של Digital Addressable Lighting Interface, הוא פרוטוקול תקשורת דיגיטלי שפותח במיוחד לבקרת תאורה. בשונה משיטות בקרה אנלוגיות כמו 0-10V, פרוטוקול DALI מאפשר לתת כתובת ייחודית לכל גוף תאורה ברשת. המשמעות היא שאפשר לשלוט בכל גוף בנפרד, ליצור קבוצות שמתנהגות יחד, ולהגדיר תרחישי תאורה מורכבים.

פרוטוקול DALI מבוסס על תקן IEC 62386, שמגדיר את אופן התקשורת בין הבקר לגופי התאורה. בפרויקטים ציבוריים בישראל, כמו תאורת רחוב ושטחים פתוחים, מפרטים טכניים ממשלתיים דורשים ממשק תקשורת DALI בהתאם לתקן זה. הדרישה הזו הופכת את DALI לסטנדרט בפועל בפרויקטים גדולים.

ההבדל בין DALI ל-DALI-2, למה זה קריטי בבחירת רכיבים

DALI-2 הוא הדור המתקדם של הפרוטוקול, והוא מדגיש תאימות מלאה בין רכיבים מיצרנים שונים. בעבר, היו מקרים שבהם דרייבר מיצרן אחד לא התקשר כראוי עם בקר מיצרן אחר, למרות ששניהם הצהירו על תמיכה ב-DALI. DALI-2 פותר את הבעיה הזו באמצעות תהליך הסמכה קפדני שכל רכיב חייב לעבור.

כשאתם בוחרים גופי תאורה ובקרים לפרויקט, חפשו רכיבים עם הסמכת DALI-2. ההשקעה הזו משתלמת כשמגיעים לשלב ההתקנה והקומישנינג. פחות תקלות תאימות, פחות זמן התאמות בשטח, ופחות הפתעות לאחר האכלוס.

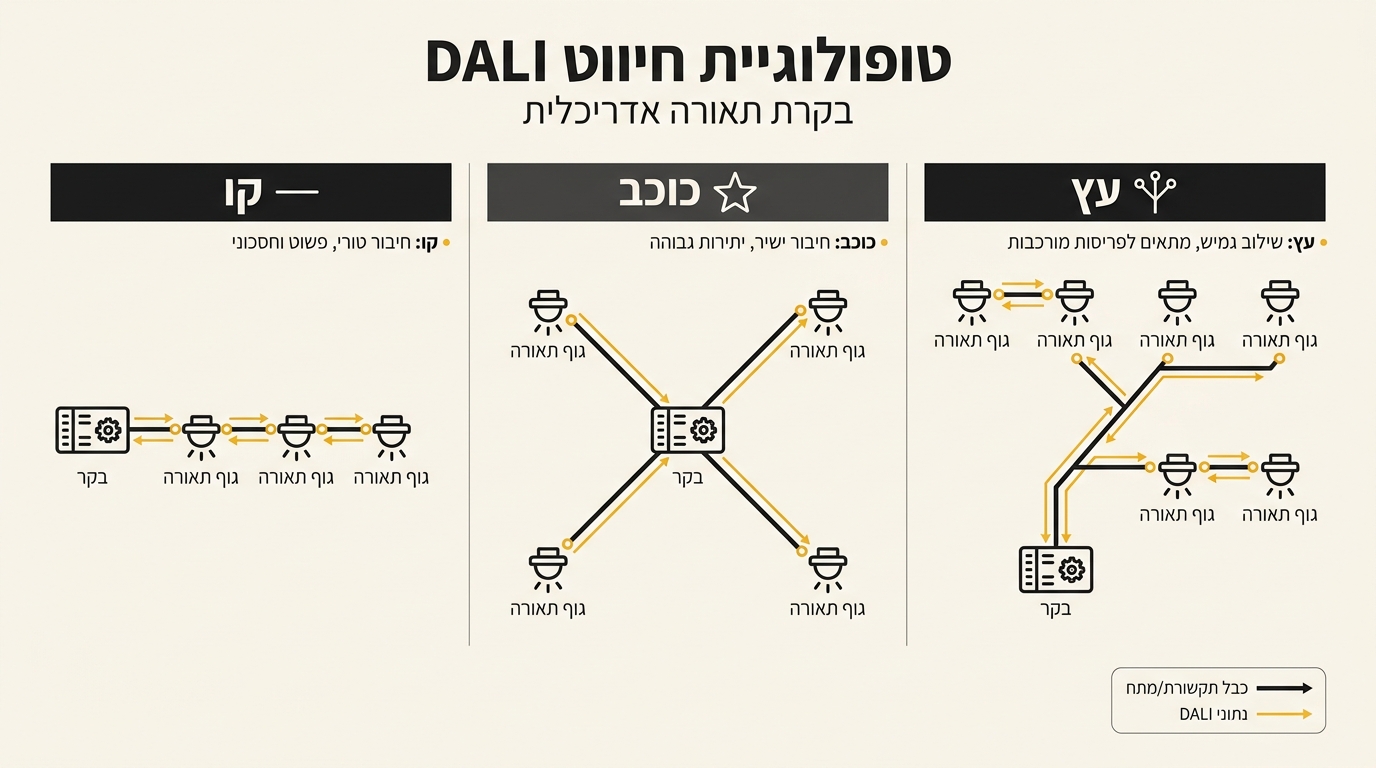

איך DALI מחווטים בשטח, טופולוגיה, מתח ופולריות

אחד היתרונות של DALI הוא הגמישות בחיווט. הפרוטוקול תומך בטופולוגיות שונות, קו ישר, כוכב, עץ, או שילוב ביניהן. אין צורך בטופולוגיית טבעת. החיווט אינו רגיש לפולריות, כלומר אין חשיבות לאיזה חוט מחוברים DA+ ו-DA-. זה מפשט את עבודת החשמלאי ומקטין את הסיכוי לטעויות התקנה.

עם זאת, יש כללים שצריך להקפיד עליהם. אורך הקו המקסימלי תלוי בחתך הכבל ובמספר הרכיבים ברשת. כל קו DALI יכול לתמוך בעד 64 כתובות. בפרויקט גדול, צריך לתכנן מראש את חלוקת הרשת לקווים ואת מיקום הבקרים.

טעויות חיווט שמפילות פרויקט תאורה חכמה

הטעות הנפוצה ביותר היא חוסר תיעוד. החשמלאי מחווט את הרשת, אבל לא מתעד איזה גוף תאורה מחובר לאיזו כתובת. כשמגיע הטכנאי לבצע קומישנינג, הוא צריך לעבור גוף גוף ולזהות מי מחובר לאן. זה בזבוז זמן יקר.

טעות נוספת היא ערבוב של ציוד שאינו תואם DALI-2. גוף תאורה עם דרייבר DALI ישן עלול לא להגיב כמצופה לפקודות מבקר DALI-2. ההמלצה היא לדרוש מהספק אישור תאימות לפני הרכישה, ולבצע בדיקת קבלה לכל אצוות ציוד שמגיעה לאתר.

מה זה BMS ומה מקבלים מאינטגרציה לניהול מבנה

BMS, ראשי תיבות של Building Management System, היא מערכת שמנהלת את כל המערכות הטכניות במבנה, מיזוג אוויר, חימום, אוורור, בקרת גישה, מעליות, ותאורה. כשמערכת התאורה משתלבת ב-BMS, מתקבלת שליטה מרכזית וניטור של כל המבנה ממקום אחד.

במכרזים ממשלתיים בישראל, כמו אלה של משרד הבריאות והביטוח הלאומי, מופיעות דרישות מפורשות למערכות BMS עם תמיכה בפרוטוקול BACnet. הדרישות האלה משקפות את ההבנה שמבנה מודרני צריך תקשורת בין כל המערכות שלו, לא איים מבודדים של בקרה.

איך מחברים מערכת תאורה DALI למערכת BMS

החיבור נעשה באמצעות Gateway, רכיב שמתרגם בין שפת DALI לשפת ה-BMS. ה-Gateway מקבל פקודות מה-BMS בפרוטוקול כמו BACnet או Modbus, ומתרגם אותן לפקודות DALI שגופי התאורה מבינים. הוא גם אוסף מידע ממערכת התאורה ומעביר אותו ל-BMS.

המידע שעובר ל-BMS כולל סטטוס של כל גוף תאורה, התראות על תקלות, צריכת אנרגיה, ושעות פעילות. מה-BMS למערכת התאורה עוברות פקודות כמו הפעלת תרחיש, שינוי עוצמה, או מעבר למצב חירום. בפרויקטים מסחריים גדולים, האינטגרציה הזו חיונית לניהול תפעולי יעיל.

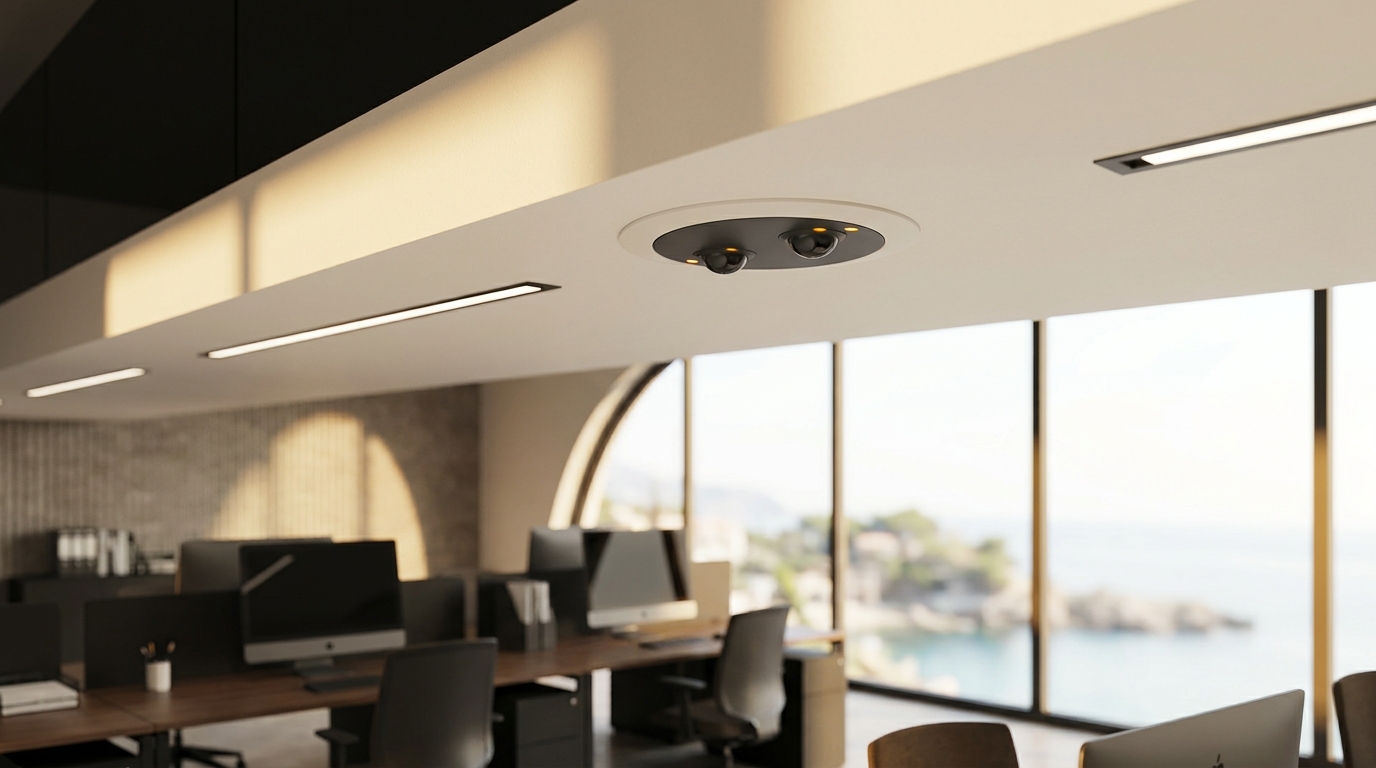

חיישנים חכמים, הרכיב שהופך תאורה רגילה לתאורה חכמה

חיישן נוכחות מזהה תנועה באזור ושולח פקודה למערכת התאורה. כשיש תנועה, התאורה נדלקת או מגבירה עוצמה. כשאין תנועה לפרק זמן מוגדר, התאורה מתעמעמת או נכבית. זה נשמע פשוט, אבל היישום דורש חשיבה. באיזה גובה להתקין את החיישן, מה זווית הכיסוי הנדרשת, וכמה זמן להמתין לפני כיבוי.

חיישן אור יום מודד את עוצמת האור הטבעי ומעביר את המידע למערכת. כשאור השמש מספיק, התאורה המלאכותית יורדת. כשמתעננן או מחשיך, התאורה עולה. השילוב של שני סוגי החיישנים יוצר מערכת שמגיבה גם לנוכחות אנשים וגם לתנאי האור.

תרחיש משרד, איך תאורה חכמה משפרת את יום העבודה

העובדים מגיעים בשמונה בבוקר. החיישנים מזהים את הכניסה לקומה והתאורה נדלקת בטמפרטורה קרירה יחסית, 4000K, שעוזרת להתעורר. ליד החלונות, החיישנים מזהים שיש מספיק אור טבעי והתאורה שם נשארת מעומעמת.

בחדר הישיבות מתקיימת פגישה. מישהו לוחץ על לחצן "מצגת" והתאורה משתנה, הספוטים מכוונים לקיר המסך נכבים, התאורה הכללית יורדת ל-30%, ורק תאורת השולחן נשארת פעילה כדי שאפשר יהיה לרשום הערות. בסוף הפגישה, לחיצה על "סיום" מחזירה את התאורה למצב רגיל.

מה כוללת מערכת תאורה חכמה בפרויקט מסחרי

מערכת טיפוסית כוללת מספר רכיבים שעובדים יחד. גופי תאורה עם דרייברים תואמי DALI, שיכולים לקבל פקודות עמעום ולדווח על סטטוס. חיישני נוכחות ואור יום, המותקנים בנקודות אסטרטגיות. בקרי אזור שמנהלים קבוצות של גופי תאורה. בקר ראשי שמתקשר עם כל הרכיבים ועם מערכת ה-BMS.

לרכיבים האלה מתווספים ממשקי משתמש, לחצנים בחדרים, מסכי מגע באזורים משותפים, ותוכנת ניהול במחשב מנהל התפעול. התוכנה מאפשרת לראות את מצב כל מערכת התאורה, לשנות הגדרות, ליצור תרחישים חדשים, ולקבל דוחות על צריכה ותקלות.

השלב הראשון בכל פרויקט, אפיון נכון של הצרכים

לפני שבוחרים ציוד, צריך להבין מה המבנה צריך. אילו אזורים דורשים שליטה עצמאית, מה אופי הפעילות בכל אזור, האם יש דרישות מיוחדות לתאורת חירום, והאם המבנה מחובר למערכת BMS קיימת. השלב הראשון והקריטי הוא אפיון פרויקט מדויק, המאפשר להתאים את הפתרון לצרכים הייחודיים שלכם.

באפיון נכון, מתייחסים גם לעתיד. האם צפויה הרחבה של המבנה, והאם יש סיכוי שהשימוש ישתנה. מערכת תאורה חכמה מתוכננת היטב יכולה להתאים את עצמה לשינויים בלי צורך בהחלפת תשתית.

בחירת גופי תאורה, לא רק עיצוב, גם תאימות טכנית

גוף תאורה יפה שלא תומך בפרוטוקול הבקרה הנדרש הוא בעיה. לפני שבוחרים גוף לפי המראה, צריך לוודא שהדרייבר שלו תואם לדרישות הפרויקט. תמיכה ב-DALI-2, טווח עמעום מספק, ואפשרות לניטור סטטוס הם פרמטרים שחייבים להיבדק.

PLANLIGHT מציעה פתרונות תאורת פנים איכותיים, הניתנים לשילוב במערכות חכמות. בין אם למבני פנים או לתאורת רחוב ופיתוח, ההתאמה המלאה לדרישות הטכניות היא חלק מתהליך הליווי.

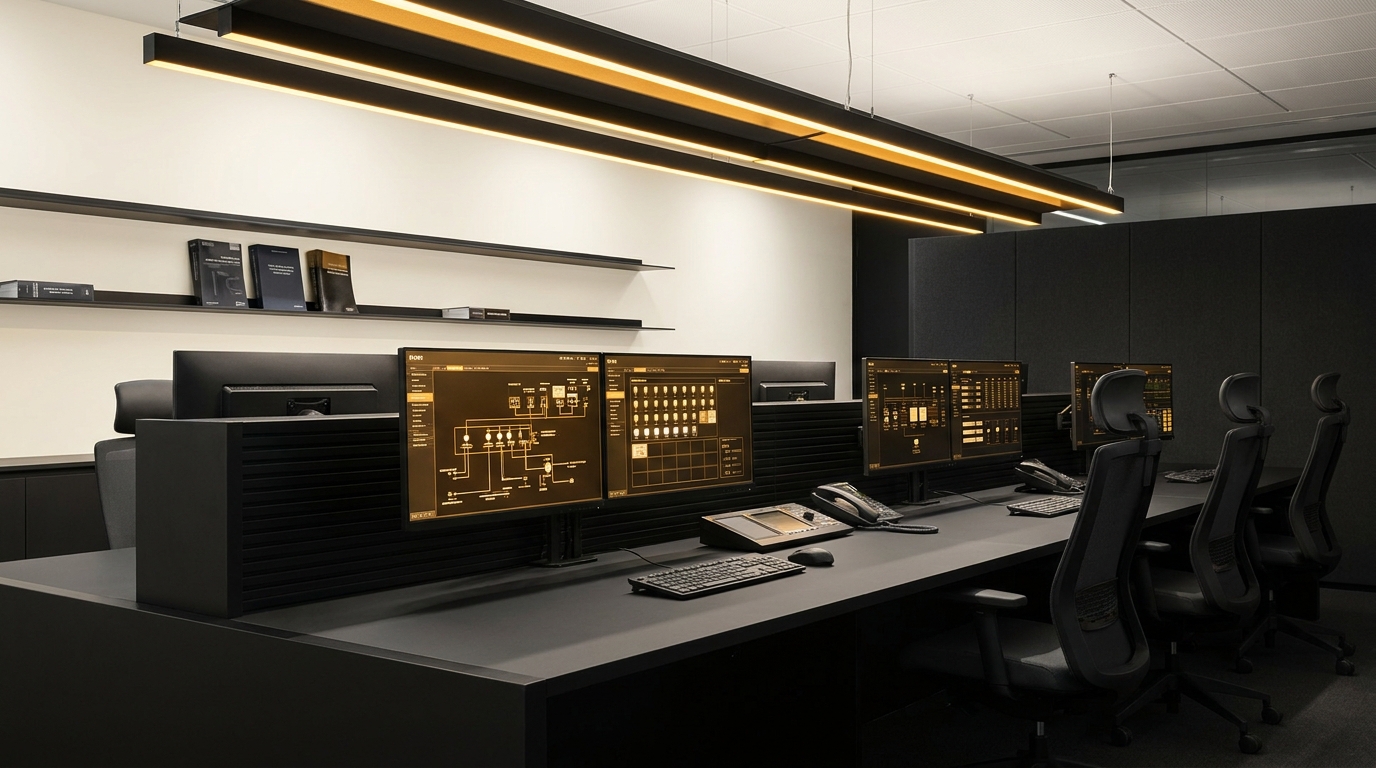

אינטגרציה עם מערכות קיימות, האתגר האמיתי

במבנה קיים, יש לרוב מערכת BMS שכבר עובדת. יש מערכת גילוי אש. יש מערכת בקרת גישה. מערכת התאורה החכמה צריכה להשתלב בתוך הסביבה הזו בלי לשבש אותה. זה דורש תכנון קפדני של הממשקים והפרוטוקולים.

לדוגמה, כשמערכת גילוי האש מזהה עשן, היא צריכה לשלוח פקודה למערכת התאורה לעבור למצב חירום. כל מסדרונות הבריחה צריכים להיות מוארים במלוא העוצמה, ללא קשר ללוח הזמנים או לחיישני הנוכחות. האינטגרציה הזו חייבת להיות מתוכננת ונבדקת לפני האכלוס.

תמיכה ותחזוקה, מה קורה אחרי ההתקנה

מערכת תאורה חכמה היא לא "התקן ושכח". היא דורשת תחזוקה שוטפת ויכולת לבצע שינויים לאורך זמן. חיישנים צריכים כיול מחדש. תרחישי תאורה צריכים עדכון כשמשתנה השימוש במבנה. רכיבים שמתקלקלים צריכים החלפה. תוכנת הניהול צריכה עדכונים.

כשבוחרים ספק למערכת תאורה חכמה, צריך לשאול גם על יכולות התמיכה לאורך זמן. האם יש שירות תמיכה זמין, האם אפשר להרחיב את המערכת בעתיד, והאם יש גישה לחלקי חילוף. אלה שאלות שמשפיעות על עלות הבעלות הכוללת, לא רק על עלות הרכישה.

מתי תאורה חכמה לא מתאימה

יש מקרים שבהם תאורה חכמה מלאה היא יתר על המידה. חנות קטנה עם שעות פעילות קבועות ותאורה אחידה אולי לא צריכה מערכת DALI מלאה. מחסן עם תאורה בסיסית שנדלקת ונכבית פעם ביום אולי יסתפק בטיימר פשוט.

ההחלטה אם להשקיע במערכת תאורה חכמה תלויה בגודל המבנה, באופי הפעילות, בשעות ההפעלה, ובדרישות לגמישות. בפרויקטים קטנים, לפעמים הפתרון הנכון הוא גופי תאורה איכותיים עם עמעום ידני, בלי כל התשתית המורכבת.

סיכום, איך מתקדמים מכאן

מערכת תאורה חכמה היא תשתית שמשלבת בין בקרה מדויקת, חיסכון אנרגטי ואינטגרציה למערכות המבנה. ההצלחה תלויה בתכנון מוקדם, בבחירת רכיבים תואמי DALI-2, בתיעוד חיווט מסודר, ובחיבור נכון למערכת BMS. בפרויקטים גדולים, השקעה בתכנון נכון מהשלב הראשון חוסכת תקלות והוצאות לאורך שנים.

PLANLIGHT פועלת בישראל מאז 2012, ומלווה פרויקטים מכל הסוגים, בתי מלון, מרכזים מסחריים, בנייני משרדים, מוסדות ציבור ובנייה פרטית. הצוות מספק ייעוץ משלב האפיון הראשוני, דרך בחירת הציוד והתכנון המפורט, ועד לליווי ההתקנה והקומישנינג. באולם התצוגה ברחוב בן שמן 4 בתל אביב תוכלו להתרשם מפתרונות התאורה החכמה בפעולה. צרו קשר עם PLANLIGHT וגלו איך תאורה חכמה יכולה לשדרג את הפרויקט הבא שלכם.
